Ins Innerste geschaut: Computertomograph spürt Poren im Aluminiumguss zerstörungsfrei auf

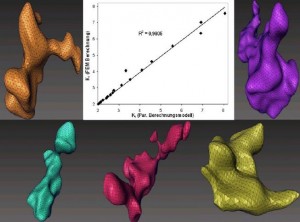

Schwindungsporen aus zerstörungsfreier Prüfung mit Korrelation zwischen den be-rechneten Kerbformzahlen und Ergebnissen aus FEM-Berechnungen. Graphik: Fraunhofer LBF

Schwindungsporen aus zerstörungsfreier Prüfung mit Korrelation zwischen den be-rechneten Kerbformzahlen und Ergebnissen aus FEM-Berechnungen.
Graphik: Fraunhofer LBF

Sie wirken organisch, fast schon künstlerisch. Es sind graphisch dargestellte Schwindungsporen in Aluminiumlegierungen, die Forscher des Fraunhofer-Instituts für Betriebsfestigkeit und Systemzuverlässigkeit LBF mit Hilfe eines Computer-Tomographen (CT) abbilden. Auf diesem Wege kommen sie Fehlern in Bauteilen aus Aluminiumguss auf die Schliche. Ihr Konzept ermöglicht die Entwicklung von zuverlässigen, weitergehend optimierten Aluminiumgussteilen, deren Qualität erstmals zerstörungsfrei geprüft werden kann. Vor allem für Gießereien und die Produktion von Fahrwerksteilen, Motorenkomponenten und Maschinenbauteilen in der Automobilindustrie und des Maschinenbaus eignet sich das Verfahren. Qualitätskriterien für Gussbauteile können damit stärker auf ihre Eigenschaften zugeschnitten werden und Eigenschaftsstreuungen von Fertigungschargen lassen sich anhand von CT-Aufnahmen beurteilen.

Bei der Herstellung von Aluminiumgussteilen kommt es auf eine materialeffiziente und kostengünstige Konstruktion an. Um einen dauerhaften Wettbewerbsvorteil zu sichern, müssen die mechanischen Eigenschaften von Aluminiumgussteilen zuverlässig gewährleistet werden. Dies ist möglich, wenn die Festigkeiten von der Produktentwicklung bis zur Serienfertigung kontrolliert werden können. Die häufigsten Fehler in Gusskomponenten aus Aluminium-Legierungen sind Porositäten, die bei der Fertigung entstehen. Soll die Lebensdauer solch fehlerhafter Bauteile analysiert werden, müssen Form, Größe, Lage und Verteilung der Poren und Einschlüsse berücksichtigt werden. Diese sind bei zyklisch belasteten Bauteilen entscheidend für die Lebensdauer.

Die Wissenschaftler des Fraunhofer LBF entwickelten unter Berücksichtigung von geometrischen Kenngrößen des Defekts ein Parametermodell zur Lebensdauerberechnung. Damit ist es möglich, die Schwingfestigkeit von Aluminiumgussteilen auf Basis von zerstörungsfreien Prüfungen quantitativ zu ermitteln. Das Modell lässt sich auf alle Aluminiumgussbauteile anwenden. Die Darmstädter Wissenschaftler entwickelten es im AiF-Forschungsprojekt „EPOS – Entwicklung und Integration von Beurteilungskriterien zur Qualitätssicherung und Bauteilberechnung unter Berücksichtigung des Einflusses von Poren und nichtmetallischen Verunreinigungen auf die Schwingfestigkeit von Aluminium-Gusslegierungen“ des Bundesverbandes der Deutschen Gießerei-Industrie (BDG).

FEM-Berechnung der porenbehafteten Proben, hergestellt aus ND-Kokillenguss. Graphik: Fraunhofer LBF

FEM-Berechnung der porenbehafteten Proben, hergestellt aus ND-Kokillenguss.
Graphik: Fraunhofer LBF

Qualität zerstörungsfrei prüfen
Für die zerstörungsfreien Prüfungen an Schwingfestigkeitsproben aus Aluminiumlegierungen nutzten die LBF-Forscher einen Computertomographen. Sie ermittelten dreidimensionale Geometrieinformationen der Porositäten, aus denen sie relevante Kenngrößen ableiteten. Anschließend wurde die Wirkung der Porositäten auf die örtlichen Beanspruchungen im Gefüge, in Hinblick auf die Form, Größe und Lage der Poren, untersucht und quantifiziert. Im ersten Schritt erstellten die Wissenschaftler Finite Element Modelle für kugelförmige Poren, welche die untersuchten Gefüge aus Sicht der inneren Beanspruchung ingenieurmäßig sinnvoll abbilden. Im Weiteren folgten Finite Element Modelle der realitätsnahen Gefügeinhomogenitäten.

Anhand der von der Computertomographie rekonstruierten Mikrostrukturen der Proben aus Aluminiumlegierungen wurden die mikromechanischen Beanspruchungen abgebildet und parametriert. Darüber hinaus brachten die Forscher die innere Kerbwirkung in Zusammenhang zu den charakteristischen Geometriekennwerten der Porositäten und leiteten aus diesen Ergebnissen ein parametriertes Lebensdauermodell ab. Um das Modell zu validieren, führten sie an den ungekerbten Proben Schwingfestigkeitsuntersuchungen durch.

Das erarbeitete Lebensdauermodell ermöglicht die Ableitung von dreidimensionalen Grenzmusterbauteilen, welche die zulässigen Porositäten darstellen. Grundsätzlich besteht damit die Möglichkeit, die Schwingfestigkeitseigenschaften von Aluminiumgussteilen auf Basis von zerstörungsfreien Prüfverfahren quantitativ ohne Versuche oder FEM-Berechnungen zu bewerten.
